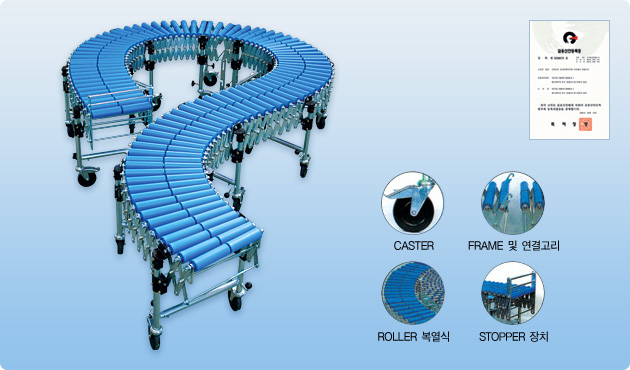

Roller Type
특징
- 한대로 늘이고, 줄이고, 높이고, 낮추고, 구부리는 등 다재다능하다.
Multifunction expanding, contracting, lifting, lowering and curving.
- 축소시 최대 신장 길이의 1/4로 축소되기 때문에 보관이 용이하다.
Convenient storage with maximum 1/4 of height reduction.
- 커브사용시(180˚) 최소의 내경으로 공간활용에 적합하다.
Maximum space use by using curves(180°).
- 긴 Line은 2-3대 이상 연결사용 가능하다.
Extended connection with more than 2~3 units for a long line.
용도
- 현재 다품종을 보관하는 창고는 물류의 위치가 변할 수 있으므로 운송 System은 간단한 설치 및 해체의 필요성이 요구된다.
A storage to keep various items where require simple installation and dismantling.

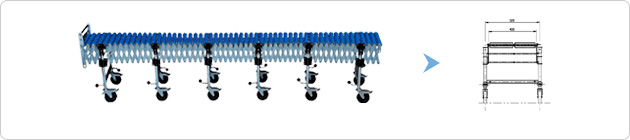

사양
적재정량 140kg
| 배열 |
형식 |
기장
(m) |
기폭
(mm) |
기고
(mm) |
PITCH
(P) |
ROLLER
/축 |
최대하중
(kg) |
다리수
(Set) |
자중
(kg) |
Roller
복열식 |
CHF-50R(3B) |
1.94~4.85 |
400 |
640~1,000 |
51~138 |
2 |
100 |
4 |
81 |
| CHF-50R(4B) |
2.45~6.15 |
400 |
640~1,000 |
51~138 |
2 |
100 |
5 |
104 |
| CHF-50R(5B) |
2.96~7.45 |
400 |
640~1,000 |
51~138 |
2 |
100 |
6 |
127 |
- 사양서의 하중은 2개 다리 사이에 받을 수 있는 하중이다.
The load on this specification is applied between 2 legs.
- 본 사양은 표준품이며 기장 변경이 가능하다.
This specification is a standard and the length can be changeable.
- Roller 복열식 500㎜ 폭은 주문 제작
Multi-Roller with 500㎜ width is manufactured by order.
- 본 치수는 당사 임의로 제작 규격이 바뀔 수 있음
Dimensions is changeable at our discretion and manufactured standards may be different.

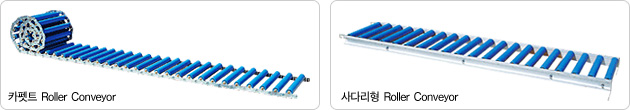

카펫트, 사다리형 Roller Conveyor
특징
- 프레임이 알루미늄이고 수지롤러를 사용하여 가볍고 튼튼하다.
With aluminum frame, it's lights and strong by resin roller.
- 하차시 적재함에 걸고 사용이 가능하다.
It's available to be used for unloading by hanging up on the container.
사양
| 배열 |
형식 |
기장
(m) |
기폭
(mm) |
기고
(mm) |
PITCH
(P) |
ROLLER/축 |
최대하중
(kg) |
자중
(kg) |
| Roller 단열식 |
CHC-50R(S) |
1m 기준 |
400 |
65 |
100 |
10 |
150 |
7.5 |
본 치수는 당사 임의로 제작 규격이 바뀔 수 있음
