초경량 초저가로 새로이 개발하여 한 사람이 움직일 수 있는 "신축 컨베이어"
기존의 유압방식을 탈피하여 가격을 현실화한 다기능 "신축 컨베이어"
New developed "Flexible Conveyor" with ultralightness and low price is available to be operated by a person "Flexible Conveyor" away from the existing pneumatic type and realized the price.
특징
- 초경량 - 프레임이 알루미늄 소재이므로 가볍고 신축시 좁은 공간에서 이동이 용이하며 보관하기에 적합하다.
Ultralight : With aluminum frame, it's light, easy to move in the narrow space for construction and approopriate to keep.
- 작업시 신·장축이 원활하며(전·후진) 높낮이 조절이 가능하다(상·하).
It's easy to expand and contract(forward,backward) and available to control height(up/down).
- 동력은 가정용 전원으로 가능 - 단상 220V에서 사용 가능하다. (정·역방향 운전가능)
Driven by household power : It's available to use in 220V, single phase. (Available to operate in the right reverse direction.)
- 기계 본래의 2배 정도의 길이가 조절되므로 정위치에서 작업이 가능하다.
With length adjustment up to twice as long as the original machine, it's possible to operrate in the right position.
용도
- 박스물, 포대물, 원료 등을 입·출고 및 상·하차 하는 업체
At the companies for boxes, burlap bags and to take in and out, load and unload material.
- 상점, 도매점, 백화점, 창고, 공장, 농협, 농촌 작목반, 기타 물류센터
Available to use everywhere such as stores, wholesalers', department stores, storages, factories, agricutural cooperatives, crop units in the country and other distribution center etc.
- 자동차는 움직이지 않고 앞뒤까지 적재가 가능하다.
Without moving a car, it's possible to load in the front and back.
구조
- 본체 - 특수하게 압출성형한 고강력 알루미늄제
Main body : High strong aluminum by special extruding.
- 구동 - 정밀도가 높은 CHC 특성의 와이어 및 체인 구동방식
Drive : Driven by CHC featured wire with high precision and chain drive.
- 기타 - 프레스 가공물
Others : Press processed parts.

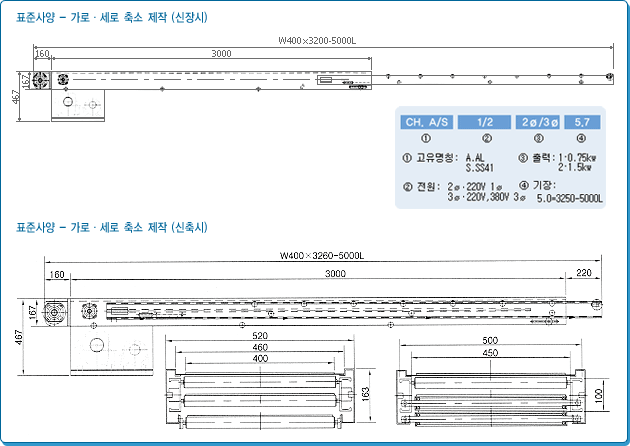

사양
| 모델 |
기장
(m) |
벨트폭
(mm) |
출력
(kw) |
속도
(m/min) |
전원 |
전압
(V) |
최대하중
수평~30˚
(kg) |
높이(m) |
| 신축 |
신장 |
최고 |
최저 |
| CHA 14-32 |
3.0 |
5.0 |
300 |
0.4/0.75 |
25~30 |
단상
(Phase)
삼상
(3Phase) |
220
380 |
250~120 |
2.6 |
1.2 |
| CHA 24-52 |
5.0 |
7.0 |
300 |
0.75/1.5 |
3.2 |
1.5 |
| CHA 14-32 |
3.0 |
5.0 |
400 |
0.4/0.75 |
2.6 |
1.2 |
| CHA 24-52 |
5.0 |
7.0 |
400 |
0.75/1.5 |
3.2 |
1.5 |
| CHA 14-32 |
3.0 |
5.0 |
500 |
0.4/0.75 |
2.6 |
1.2 |
| CHA 24-52 |
5.0 |
7.0 |
500 |
0.75/1.5 |
3.2 |
1.5 |
- 벨트폭 600㎜, 700㎜ 폭은 주문 생산 가능하다.
Belt width 600㎜, 700㎜ is manufactured on request.
- 표준속도와 상이하고자 할 경우 문의 바람
Please contact us if you want to discuss about standard speed.
- 본 치수는 당사 임의로 제작 규격이 바뀔 수 있음
Dimensions is changeable at our discretion and manufactured standards may be different.
